Методы сооружения эскалаторных тоннелей

Существует несколько способов сооружения наклонных ходов (эскалаторных тоннелей) метрополитена. Выбор той или иной технологии обусловлен характеристиками площадки (плотность городской застройки, попадание в пятно застройки исторических зданий и т. д.).

Наиболее передовым способом сооружения эскалаторного тоннеля стала механизированная проходка с применением тоннелепроходческого механизированного комплекса (далее ТПМК). Применение ТПМК минимизирует осадки земной поверхности, что обусловливает использование данной технологии строительства в условиях плотной городской застройки.

1. Применение ТПМК с грунтопригрузом

Объект: эскалаторный тоннель ст. «Обводный канал», ст. «Адмиралтейская»,
ст. «Спасская»

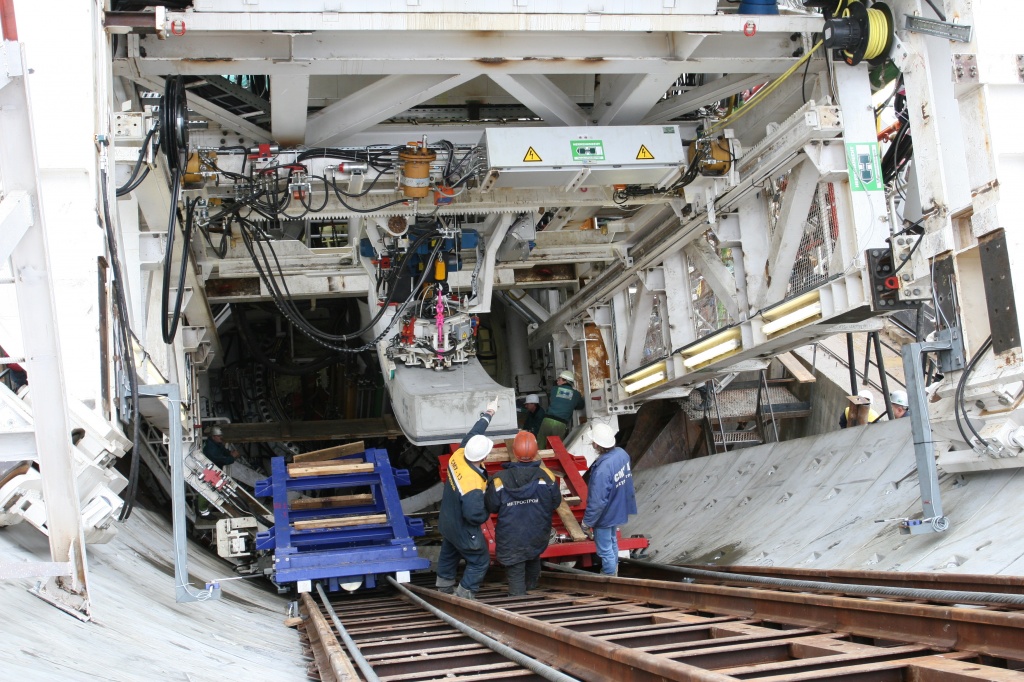

 Оборудование: ТПМК S-441 Herrenknecht AG с грунтопригрузом

ТПМК предназначен для сооружения эскалаторных тоннелей метрополитена с высокоточной сборной железобетонной обделкой D_нap = 10,4 м. ТПМК обеспечивает надежную и безаварийную проходку эскалаторных тоннелей в штатном режиме за счет удержания забоя в стабильном состоянии посредством создания со стороны режущего органа активного грунтового пригруза. В качестве пригруза используется разработанный измельченный грунт, находящийся в призабойной герметичной камере, и доведенный до необходимой консистенции путем нагнетания кондиционирующих составов.
ТПМК S-441 оснащен современным технологическим оборудованием, позволяющим осуществлять весь цикл проходче­ских операций механизированным способом.

2. Применение тюбингоукладчика и замораживания грунта

Объект: эскалаторные тоннели ст. «Пр. Славы» и др.

Оборудование: тюбингоукладчик ТНУ-4МА






Технология: после временного придания грунтам прочности и предотвращения притока в выработку воды методом замораживания производится разработка грунта с закреплением наклонного хода чугунными тюбингами. Разработка и крепление забоя по ярусам осуществляется с выдвижных площадок ТНУ-4МА, отгрузка породы осуществляется с помощью скипа, после чего возводится чугунная обделка эскалаторного тоннеля. Тюбинги доставляются к месту монтажа на специальной тележке и захватом руки укладчика подаются к месту установки. Сборка кольца производится последовательно: по одному элементу с обеих сторон при помощи монтажных инструментов и приспособлений.

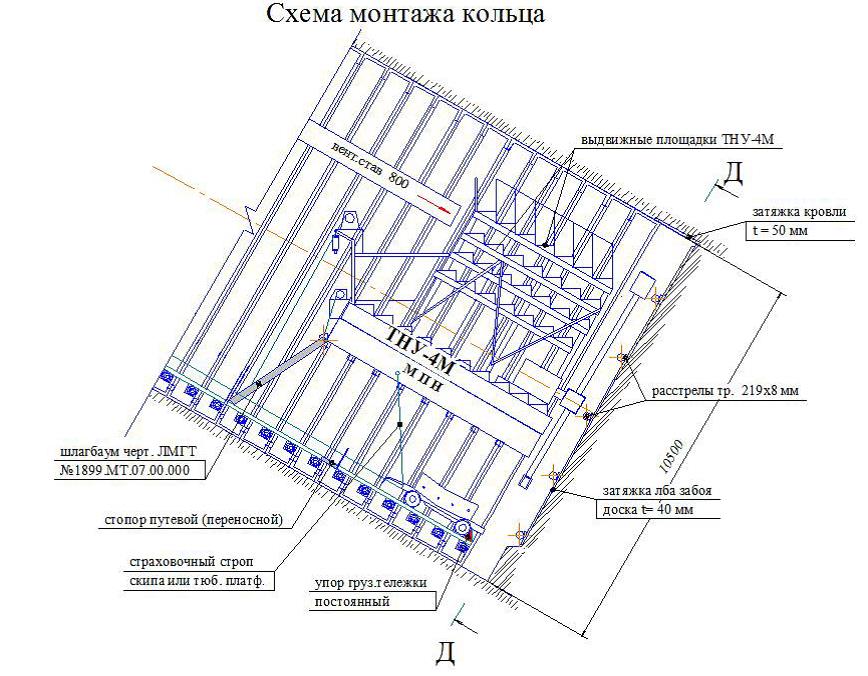

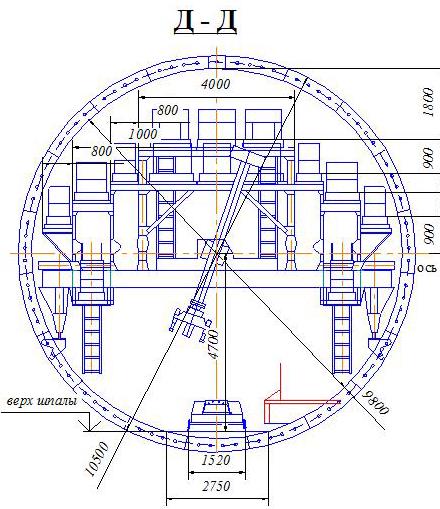

Сооружение эскалаторного тоннеля. Тюбингоукладчик
